前言
前兩天在 echarts 上尋找靈感的時候，看到了很多有關地圖類似的例子，地圖定位等等，但是好像就是沒有地鐵線路圖，就自己花了一些時間搗鼓出來了這個交互式地鐵線路圖的 Demo，地鐵線路上的點是在網上隨便下載了一個，這篇文章記錄自己的一些收獲（畢竟我還是個菜鳥）以及代碼的實現，希望能夠幫到一些朋友。當然，如果有什么意見的可以直接跟我說，大家一起交流才會進步。

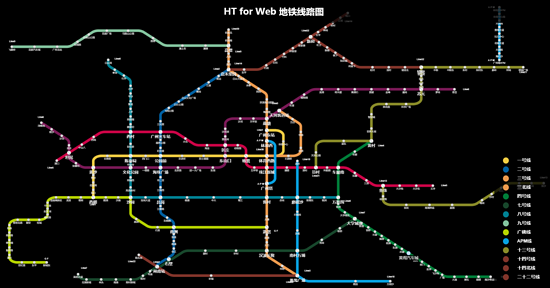

效果圖
http://www.hightopo.com/demo/subway/index.html
地圖稍微內容有點多，要全部展示，字顯得有點小了，但是沒關系，可以按照需求放大縮小，字體和繪制的內容并不會失真，畢竟都是用矢量繪制的~
界面生成
底層的 div 是通過 ht.graph.GraphView 組件生成的，然后就可以利用 HT for Web 提供好的方法，調用 canvas 畫筆隨便繪制就好，先來看看怎么生成底層 div：
var dm = new ht.DataModel();//數據容器
var gv = new ht.graph.GraphView(dm);//拓?fù)浣M件
gv.addToDOM();//將拓?fù)鋱D組件添加進body中
addToDOM 函數聲明如下：
addToDOM = function(){
var self = this,
view = self.getView(),
style = view.style;
document.body.appendChild(view); //將組件底層div添加到body中
style.left = '0';//默認組件是絕對定位，所以要設置位置
style.right = '0';
style.top = '0';
style.bottom = '0';
window.addEventListener('resize', function () { self.iv(); }, false); //窗口變化事件
}
現在我就可以在這個 div 上亂涂亂畫了~首先我獲取下載好的地鐵線路圖上的點，我將它們放在 subway.js 中，這個 js 文件全部都是下載的內容，我沒有做其他的改動，主要是將這些點根據線路來分分配添加到數組中，比如：
mark_Point13 = [];//線路 數組內包含線路的起點和終點坐標以及這條線路的名稱
t_Point13 = [];//換成站點 數組內包含線路中的換乘站點坐標以及換成站點名稱
n_Point13 = [];//小站點 數組內包含線路中的小站點坐標以及小站點名稱
mark_Point13.push({ name: '十三號線', value: [113.4973,23.1095]});
mark_Point13.push({ name: '十三號線', value: [113.4155,23.1080]});
t_Point13.push({ name: '魚珠', value: [113.41548,23.10547]});
n_Point13.push({ name: '裕豐圍', value: [113.41548,23.10004]});
接下來來描繪地鐵線路，我聲明了一個數組 lineNum，用來裝 js 中所有的地鐵線路的編號，以及一個 color 數組，用來裝所有的地鐵線的顏色，這些顏色的 index 與 lineNum 中地鐵線編號的 index 是一一對應的：
var lineNum = ['1', '2', '3', '30', '4', '5', '6', '7', '8', '9', '13', '14', '32', '18', '21', '22', '60', '68'];
var color = ['#f1cd44', '#0060a1', '#ed9b4f', '#ed9b4f', '#007e3a', '#cb0447', '#7a1a57', '#18472c', '#008193', '#83c39e', '#8a8c29', '#82352b', '#82352b', '#09a1e0', '#8a8c29', '#82352b', '#b6d300', '#09a1e0'];
接著遍歷 lineNum，將 lineNum 中的元素和顏色傳到 createLine 函數中，根據這兩個參數來繪制地鐵線路以及配色，畢竟 js 文件中的命名方式也是有規律的，哪一條線路，則命名后面一定會加上對應的數字，所以我們只需要將字符串與這個編號結合即可獲得 js 中對應的數組了：
let lineName = 'Line' + num;
let line = window[lineName];
createLine 的定義也非常簡單，我的代碼設置了不少的樣式，所以看起來有點多。創建一個 ht.Polyline 管線，我們可以通過 polyline.addPoint() 函數向這個變量中添加具體的點，通過 setSegments 可以設置點的連接方式。
function createLine(num, color) {//繪制地圖線
var polyline = new ht.Polyline();//多邊形 管線
polyline.setTag(num);//設置節點tag標簽，作為唯一標示
if(num === '68') polyline.setToolTip('A P M');//設置提示信息
else if(num === '60') polyline.setToolTip('G F');
else polyline.setToolTip('Line' + num);
if(color) {
polyline.s({//s 為 setStyle 的簡寫，設置樣式
'shape.border.width': 0.4,//設置多邊形的邊框?qū)挾?
'shape.border.color': color,//設置多邊形的邊框顏色
'select.width': 0.2,//設置選中節點的邊框?qū)挾?
'select.color': color//設置選中節點的邊框顏色
});
}
let lineName = 'Line' + num;
let line = window[lineName];
for(let i = 0; i < line.length; i++) {
for(let j = 0; j < line[i].coords.length; j++) {
polyline.addPoint({x: line[i].coords[j][0]*300, y: -line[i].coords[j][1]*300});
if(num === '68'){//APM線（有兩條，但是點是在同一個數組中的）
if(i === 0 && j === 0) {
polyline.setSegments([1]);
}
else if(i === 1 && j === 0) {
polyline.getSegments().push(1);
}
else {
polyline.getSegments().push(2);
}
}
}
}
polyline.setLayer('0');//將線設置在下層，點設置在上層“top”
dm.add(polyline);//將管線添加進數據容器中儲存，不然這個管線屬于“游離”狀態，是不會顯示在拓?fù)鋱D上的
return polyline;
}
上面代碼中添加地鐵線上的點有分為幾種情況，是因?yàn)?js 中設置線的時候 Line68 有一個“跳躍”點的現象，所以我們必須“跳躍”過去，篇幅有限 Line68 數組具體的聲明自行看 subway.js。
這里說明一點，如果用的是 addPoint 函數，不設置 segments 時，默認將添加進的點用直線連接，segments 的定義如下：
1： moveTo，占用 1 個點信息，代表一個新路徑的起點
2： lineTo，占用 1 個點信息，代表從上次最后點連接到該點
3： quadraticCurveTo，占用 2 個點信息，第一個點作為曲線控制點，第二個點作為曲線結束點
4： bezierCurveTo，占用 3 個點信息，第一和第二個點作為曲線控制點，第三個點作為曲線結束點
5： closePath，不占用點信息，代表本次路徑繪制結束，并閉合到路徑的起始點
所以我們要做“跳躍”的行為設置 segments 為 1 即可。
最后繪制這些地鐵線上的點，這個部分 subway.js 中也分離出來了，命名以“mark_Point”、“t_Point”以及“n_Point”開頭，我在前面 js 的展示部分有對這些數組進行解釋，大家動動中指劃上去看看。
我們在這些點的位置添加 ht.Node 節點，當節點一添加進 dm 數據容器中時，就會在拓?fù)鋱D上顯示，當然，前提是這個拓?fù)鋱D組件 gv 設置的數據容器是這個 dm。篇幅有限，添加地鐵線上的點的代碼部分我只展示添加“換乘站點”的點：
var tName = 't_Point' + num;
var tP = window[tName];//大站點
if(tP) {//有些線路沒有“換乘站點”
for(let i = 0; i < tP.length; i++) {
let node = createNode(tP[i].name, tP[i].value, color[index]);//在獲取的線路上的點的坐標位置添加節點
node.s({//設置節點的樣式style
'label.scale': 0.05,//文本縮放，可以避免瀏覽器限制的最小字號問題
'label.font': 'bold 12px arial, sans-serif'//設置文本的font
});
node.setSize(0.6, 0.6);//設置節點大小。由于js中每個點之間的偏移量太小，所以我不得不把節點設置小一些
node.setImage('images/旋轉箭頭.json');//設置節點的圖片
node.a('alarmColor1', 'rgb(150, 150, 150)');//attr屬性，可以在這里面設置任何的東西，alarmColor1是在上面設置的image的json中綁定的屬性，具體參看 HT for Web 矢量手冊(http://www.hightopo.com/guide/guide/core/vector/ht-vector-guide.html#ref_binding)
node.a('alarmColor2', 'rgb(150, 150, 150)');//同上
node.a('tpNode', true);//這個屬性設置只是為了用來區分“換乘站點”和“小站點”的，后面會用上
}
}
所有的地鐵線路以及站點都添加完畢。但是！你可能會看不見自己繪制的圖，因?yàn)樗麄兲×?，這個時候可以設置 graphView 拓?fù)浣M件上的 fitContent 函數，我們順便將拓?fù)鋱D上的所有東西不可移動也設置一下：
gv.fitContent(false, 0.00001);//自適應大小，參數1為是否動畫，參數2為gv與邊框的padding值
gv.setMovableFunc(function(){
return false;//設置gv上的節點不可移動
});
這下你的地鐵線路圖就可以顯示啦~接下來看看交互。
交互

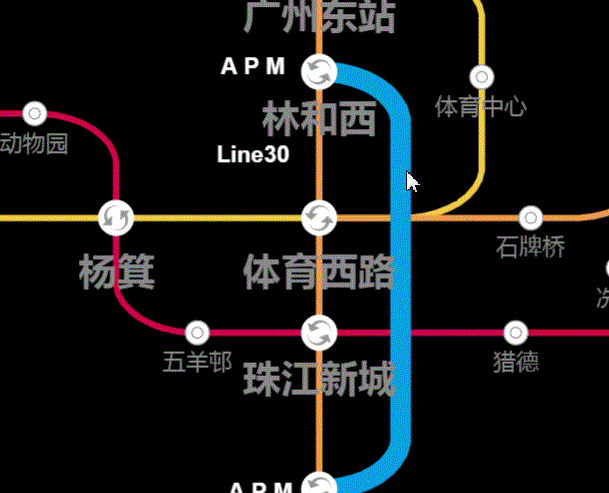

首先是鼠標移動事件，鼠標滑過具體線路時，線路會變粗，懸停一會兒還能看到這條線路的編號；當鼠標移動到“換乘站點”或“小站點”，站點對應的圖標都會變大并且變色，字體也會變大，鼠標移開圖標變回原來的顏色并且字體變小。不同點在于鼠標移動到“換乘站點”時，“換乘站點”會旋轉。
鼠標滑動事件，我直接基于 gv 的底層 div 進行的 mousemove 事件，通過 ht 封裝的 getDataAt 函數傳入事件 event 參數，獲取事件下對應的節點，然后就可以隨意操作節點了：
gv.getView().addEventListener('mousemove', function(e) {
var data = gv.getDataAt(e);//傳入邏輯坐標點或者交互event事件參數，返回當前點下的圖元
if(name) {
originNode(name);//不管什么時候都要讓節點保持原來的大小
}
if (data instanceof ht.Polyline) {//判斷事件節點的類型
dm.sm().ss(data);//選中“管道”
name = '';
clearInterval(interval);
}
else if (data instanceof ht.Node) {
if(data.getTag() !== name && data.a('tpNode')) {//若不是同一個節點，并且mousemove的事件對象為ht.Node類型，那么設置節點的旋轉
interval = setInterval(function() {
data.setRotation(data.getRotation() - Math.PI/16); //在自身旋轉的基礎上再旋轉
}, 100);
}
if(data.a('npNode')) {//如果鼠標移到“小站點”也要停止動畫
clearInterval(interval);
}
expandNode(data, name);////自定義的放大節點函數，比較容易，我不粘代碼了，可以去http://hightopo.com/ 查看
dm.sm().ss(data);//設置選中節點
name = data.getTag();//作為“上一個節點”的存儲變量，可以通過這個值來獲取節點
}
else {//其他任何情況則不選中任何內容并且清除“換乘站點”上的動畫
dm.sm().ss(null);
name = '';
clearInterval(interval);
}
});
鼠標懸停在地鐵線路上時顯示“具體線路信息”，我是通過設置 tooltip 來完成的（注意：要打開 gv 的 tooltip 開關）：
gv.enableToolTip();//打開 tooltip 的開關
if(num === '68') polyline.setToolTip('A P M');//設置提示信息
else if(num === '60') polyline.setToolTip('G F');
else polyline.setToolTip('Line' + num);
然后我利用右下角的 form 表單，單擊表單上的具體線路，或者雙擊拓?fù)鋱D上任意一個“站點”或者線路，則拓?fù)鋱D會自適應到對應的部分，將被雙擊的部分展現到拓?fù)鋱D的中央。
form 表單的聲明部分我好像還沒有解釋。。。就是通過 new 一個 ht.widget.FomePane 類創建一個 form 表單組件，通過 form.getView() 獲取表單組件的底層 div，將這個 div 擺放在 body 右下角，然后通過 addRow 函數向 form 表單中添加一行的表單項，可以在這行中添加任意多個項，通過 addRow 函數的第二個參數（一個數組），對添加進的表單項進行寬度的設置，通過第三個參數設置這行的高度：
function createForm() {//創建右下角的form表單
var form = new ht.widget.FormPane();
form.setWidth(200);//設置表單寬度
form.setHeight(416);//設置表單高度
let view = form.getView();
document.body.appendChild(view);//將表單添加進body中
view.style.zIndex = 1000;
view.style.bottom = '10px';//ht組件幾乎都設置絕對路徑
view.style.right = '10px';
view.style.background = 'rgba(211, 211, 211, 0.8)';
names.forEach(function(nameString) {
form.addRow([//向表單中添加行
{//這一行中的第一個表單項
button: {//向表單中添加button按鈕
icon: 'images/Line'+nameString.value+'.json',//設置按鈕的圖標
background: '',//設置按鈕的背景
borderColor: '',//設置按鈕的邊框顏色
clickable: false//設置按鈕不可點擊
}
},
{//第二個表單項
button: {
label: nameString.name,
labelFont: 'bold 14px arial, sans-serif',
labelColor: '#fff',
background: '',
borderColor: '',
onClicked: function() {//按鈕點擊回調事件
gv.sm().ss(dm.getDataByTag(nameString.value));//設置選中按下的按鈕對應的線路
gv.fitData(gv.sm().ld(), true, 5);//將選中的地鐵線路顯示在拓?fù)鋱D的中央
}
}
}
], [0.1, 0.2], 23);//第二個參數是設置第一參數中的數組的寬度，小于1是比例，大于1是實際寬度。第三個參數是該行的高度
});
}
單擊“站點”顯示紅色標注，雙擊節點自適應放置到拓?fù)鋱D中央以及雙擊空白處將紅色標注隱藏的內容都是通過對拓?fù)浣M件 gv 的事件監聽來控制的，非常清晰易懂，代碼如下：
var node = createRedLight();//創建一個新的節點，顯示為“紅燈”的樣式
gv.mi(function(e) {//ht 中拓?fù)浣M件中的事件監聽
if(e.kind === 'clickData' && (e.data.a('tpNode') || e.data.a('npNode'))) {//e.kind獲取當前事件類型，e.data獲取當前事件下的節點
node.s('2d.visible', true);//設置node節點可見
node.setPosition(e.data.getPosition().x, e.data.getPosition().y);//設置node的坐標為當前事件下節點的位置
}
else if(e.kind === 'doubleClickData') {//雙擊節點
gv.fitData(e.data, false, 10);//將事件下的節點自適應到拓?fù)鋱D的中央，參數1為自適應的節點，參數2為是否動畫，參數3為gv與邊框的padding
}
else if(e.kind === 'doubleClickBackground') {//雙擊空白處
node.s('2d.visible', false);//設置node節點不可見 查看 HT for Web 樣式手冊（http://www.hightopo.com/guide/guide/core/theme/ht-theme-guide.html#ref_style）
}
});
注意 s（style） 和 a（attr） 定義是這樣的，s 是 ht 預定義的一些樣式屬性，而 a 是我們用戶來自定義的屬性，一般是通過調用字符串來調用結果的，這個字符串對應的可以是常量也可以是函數，還是很靈活的。

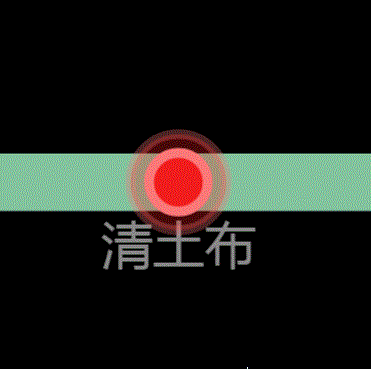

最后還做了一個小小的部分，選中“站點”，則該“站點”的上方會顯示一個紅色的會“呼吸”的用來注明當前選中的“站點”。
“呼吸”的部分是利用 ht 的 setAnimation 函數來完成的，在用這個函數之前要先打開數據容器的動畫開關，然后設置動畫：
dm.enableAnimation();//打開數據容器的動畫開關
function createRedLight() {
var node = new ht.Node();
node.setImage('images/紅燈.json');//設置節點的圖片
node.setSize(1, 1);//設置節點的大小
node.setLayer('firstTop');//設置節點顯示在gv的最上層
node.s('2d.visible', false);//節點不可見
node.s('select.width', 0);//節點選中時的邊框?yàn)?，不可見
node.s('2d.selectable', false);//設置這個屬性，則節點不可選中
node.setAnimation({//設置動畫 具體參見 HT for Web 動畫手冊（http://www.hightopo.com/guide/guide/plugin/animation/ht-animation-guide.html）
expandWidth: {
property: "width",//設置這個屬性，并且未設置 accessType，則默認通過 setWidth/getWidth 來設置和獲取屬性。這里的 width 和下面的 height 都是通過前面設置的 size 得到的
from: 0.5, //動畫開始時的屬性值
to: 1,//動畫結束時的屬性值
next: "collapseWidth"//字符串類型，指定當前動畫完成之后，要執行的下個動畫，可將多個動畫融合
},
collapseWidth: {
property: "width",
from: 1,
to: 0.5,
next: "expandWidth"
},
expandHeight: {
property: "height",
from: 0.5,
to: 1,
next: "collapseHeight"
},
collapseHeight: {
property: "height",
from: 1,
to: 0.5,
next: "expandHeight"
},
start: ["expandWidth", "expandHeight"]//數組，用于指定要啟動的一個或多個動畫
});
dm.add(node);
return node;
}
全部代碼結束！
總結
這個 Demo 花了我兩天時間完成，總覺得有點不甘心啊，但是有時候思維又轉不過彎來，花費了不少的時間，但是總的來說收獲還是很多的，我以前一直以為只要通過 getPoints().push 來向多邊形中添加點就可以了，求助了大神之后，發現原來這個方法不僅繞彎路而且還會出現各種各樣的問題，比如 getPoints 之前，一定要在多邊形中已經有 points 才可以，但是在很多情況下，初始化的 points 并不好設置，而且會造成代碼很繁瑣，直接通過 addPoint 方法，直接將點添加進多邊形變量中，并且還會默認將點通過直線的方式連接，也不用設置 segments，多可愛的一個函數。
還有就是因?yàn)?ht 默認縮放大小是 20，而我這個 Demo 的間距又很小，導致縮放到最大地鐵線路圖顯示也很小，所以我在 htconfig 中更改了 ht 的默認 zoomMax 屬性，記住，更改這個值一定要在所有的 ht 調用之前，因?yàn)樵?htconfig 中設置的值在后面定義都是不可更改的。
